نظام وقوف السيارات الرأسي الدوار 20 سيارة أو سيارات الدفع الرباعي
الأوصاف

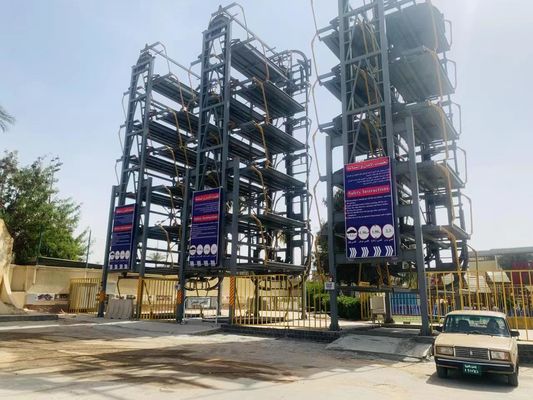

يتكون نظام وقوف السيارات الدوارة العمودي 20 سيارات أو سيارات الدفع الرباعي بشكل أساسي من هيكل فولاذي ، وناقل حمولة ، ونظام قيادة ، ونظام تحكم ، ونظام أمان وكشف.
إنه النظام المصمم الذي يتم فيه وضع السيارة في القفص ، ويدور القفص لأعلى ولأسفل بالإضافة إلى اليمين واليسار ثم يتم إيقاف السيارة.
تم تصميم نظام وقوف السيارات الأوتوماتيكي هذا 20 سيارة أو 20 سيارة دفع رباعي ليتم إيقافها بسهولة وأمان ، على مساحة السطح المطلوبة لإيقاف سيارتين.من السهل تشغيلها مع وقوف السائق وترك السيارة في النظام عند مستوى الأرض.
بمجرد أن يغادر السائق منطقة الأمان المدمجة ، يتم إيقاف السيارة تلقائيًا بواسطة النظام الذي يدور لرفع السيارة المتوقفة بعيدًا عن الموضع المركزي السفلي.هذا يترك مساحة فارغة متاحة لوقوف السيارات في الطابق الأرضي للسيارة التالية ليتم إيقافها.
يمكن استرداد السيارة المتوقفة بسهولة عن طريق البطاقة الممغنطة أو الضغط على الزر لرقم الموضع ذي الصلة الذي كانت السيارة متوقفة عليه.يؤدي هذا إلى دوران السيارة المطلوبة لأسفل إلى مستوى الأرض استعدادًا لدخول السائق إلى منطقة الأمان وإخراج السيارة من النظام.
المعايير الفنية
|
(نموذج رقم.) |
PCX20 / 11-20D |
PCX23 / 11-20D |
|
(قدرة الرفع) |
2000 كجم |
2300 كجم |
|
(حجم السيارة) |
5200 × 1900 × 2050 ملم |
5300 × 2000 × 2000 ملم |
|
(أماكن لوقوف السيارات) |
20 سيارة |
|
|
(وضع محرك الأقراص) |
محرك + سلسلة + ضرس |
|
|
(سعة / سرعة المحرك) (وضع التشغيل) (مواد المنصة) |
7.5 كيلو واط × 4 قطعة / 4.4 م / دقيقة (2 دورة في الدقيقة) 15 كيلوواط-موتور 9.2 كيلوواط / <4.4 م / دقيقة بطاقة IC / زر الضغط / شاشة اللمس 2.2 مم لوحة موجة مجلفنة |
|
|
(إجمالي سعة التحميل) |
22000 كجم |
23640 كجم |
|
(ضمان) |
سنتان ضد عيوب الصناعة |
|
|
(مساحة التثبيت (مم)) |
6000 × 4850 مم 6500 × 5500 مم |
|
|
(جهاز أمان) |
الاستشعار الكهروضوئية |
|
|
(مصدر الطاقة / سعة المحرك) |
220 فولت / 380 فولت ، 50 هرتز / 60 هرتز ، 1 فتاه / 3 فتاه ، 7.5 كيلو واط |
|
مبدأ العمل
تحتوي كل مساحة على منصة نقالة للسيارات ، وستدور المنصات المخصصة لوقوف السيارات أو الاسترجاع على طول اتجاه لتحقيق مكان وقوف السيارات أو استعادة المساحة على الأرض ؛يمكن للسائق ركن السيارة أو الحصول عليها مباشرة في الفضاء الأرضي ؛
الخطوات: ستدور جميع السيارات في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة حتى تصل السيارة إلى الأرض ؛على سبيل المثال في عرض الصورة التالي ، إذا أردنا الحصول على السيارة العلوية ، فإن جميع السيارات تدور على طول الاتجاه المعاكس للساعة ؛تسقط عربة البليت العلوية على الأرض ويمكن للسائق أن يأخذها بعيدًا مباشرة ؛
صفات
1. نظام رفع بسلسلة مدفوعة بمحرك.
2. مصممة لإيقاف المركبات عن طريق تدوير القفص عموديًا في اتجاهات CW / CCW.
3. أفضل حل لوقوف السيارات من حيث المساحة حيث يمكنك ركن ما يصل إلى 20 سيارة في مساحة صغيرة لا تتجاوز سيارتين.تحكم بسيط بلمسة واحدة و 4. لا يتطلب مشغل محترف.
4. اتجاه دوران ذكي (في CW / CCW) لتقصير وقت الدخول / الخروج.
5. نظام التحكم الآلي PLC ، شاشة تعمل باللمس لاستدعاء السيارة المطلوبة بلمسة واحدة.
6. الأجزاء الفولاذية يتم صقلها بالرمل ثم طلاء الطلاء التمهيدي المقاوم للتآكل والطلاء العلوي باللون
الهياكل الرئيسية
يتكون نظام وقوف السيارات الدوارة من 7 أبنية أساسية
الأساس ، الهيكل الصلب ، المنصات ، ناقل الحركة ، نظام التحكم ، أجهزة حماية السلامة والأجهزة المساعدة الأخرى ؛
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
